 Introdução

            A By Knirsch, empresa renomada no mercado de áudio, com seus famosos condicionadores de energia powerline, extensões Spritline, cabos de força AC-15 e de sinal TOP Wonder Excellence, e desenvolvendo ainda projetos acústicos e elétricos, apresenta ao mercado os modernos amplificadores de potência Millennium e o novo pré-amplificador Excel III .
            Os projetos são do conceituado projetista americano Erno Borbely ( www.borbelyaudio.com ), que no final da década de 70, como diretor de engenharia da Hafler, desenvolveu o pré-amplificador DH101 e o amplificador DH200, os primeiros a utilizarem a tecnologia FET. Desde 1982 Erno Borbely desenvolve projetos para áudio High End elogiados por audiófilos do mundo todo.


O novo pré-amplificador Excel III

           Projeto foi realizado na Alemanha e construído artesanalmente, um a um, aqui mesmo no Brasil, por quem realmente ama o áudio High-End e entende o que um audiófilo espera de um equipamento de reprodução eletrônica.

Acabamos de lançar o novo pré-amplificador Excel III, já em funcionamento no Laboratório de Acústica e Áudio, onde poderá ser ouvido e visto pelos amantes do som. A qualidade sonora destes pré-amplificadores, é uma das que mais se aproximam da reprodução ao vivo, trazendo até você alta dinâmica, um equilíbrio tonal extremamente plano, com uma distorção harmônica baixíssima, o que permite um correto timbre na reprodução, muito comentado pelos visitantes/ouvintes.

            Constituído em dois gabinetes de alumínio, feitos com chapa de 6mm e com pintura eletrostática preta, os quais executam duas funções muito importantes. No gabinete inferior está a parte principal da fonte de alimentação. No gabinete superior estão os amplificadores balanceados, totalizando quatro amplificadores discretos e totalmente separados. Neste gabinete, se encontra também a quarta parte da fonte de alimentação, que é a regulação de corrente que alimenta os quatro amplificadores (reguladores shunt).



            Na foto abaixo, do gabinete superior aberto, na parte anterior, de forma visível, estão os dissipadores do current source, a parte dos reguladores shunt. Na parte externa, dos lados direito e esquerdo, estão os dissipadores dos FET´s de saída dos amplificadores e dos reguladores shunt.

            Os reguladores shunt, totalizando quatro, totalmente independentes, um para cada amplificador, fornecem a energia DC para os amplificadores. Na parte de trás, estão os quatro amplificadores e, entre eles, o circuito de controle das entradas de áudio e o potenciômetro totalmente discreto.
            A seleção de entradas é feita através de relés, com contatos de ouro, comandados pela chave seletora frontal.
           O potenciômetro possui uma topologia totalmente diferenciada da que encontramos em uso nos aparelhos convencionais, e é a mais avançada tecnologia da atualidade: o sistema de atenuação de sinal em paralelo, uma chave de vinte quatro posições, seleciona o valor de um resistor contra terra, de forma que somente um resistor fica no caminho do sinal, ao invés de vários resistores como acontece nos sistemas convencionais em série.
           O pré-amplificador Excel III trabalha com dois amplificadores por canal, totalmente independentes e projetados unicamente com componentes discretos, pois acreditamos que amplificadores discretos superam com muita vantagem qualquer circuito integrado existente na atualidade. Nos diversos circuitos, são utilizados somente os melhores componentes disponíveis no mercado, como os resistores Caddock, capacitores Mundorf e Nichicon, além das placas de circuito impresso de Teflon, que reduzem a transmissão de vibrações. Além disso, todas as placas são apoiadas sobre amortecedores especiais anti-vibracionais.


            Acima, a vista superior do gabinete da fonte de alimentação, que se constitui de quatro partes, ou seja:

  • os transformadores isoladores toroidais, um por canal;

  • retificadores simétricos, totalizando quatro por canal, totalmente independentes;

  • pré-reguladores de tensão, para absorver grandes variações de tensão, tão comuns na nossa energia elétrica, sem prejudicar, assim, o perfeito funcionamento dos reguladores shunt;

  • e a última parte, que é a fonte regulada de corrente (reguladores shunt), localizada no gabinete superior.

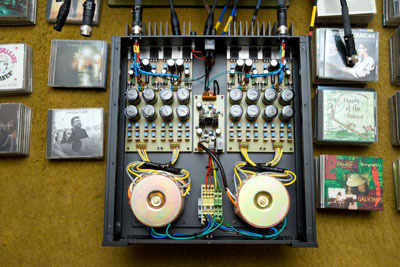

            Aqui, podemos ver a parte interna do gabinete inferior, mostrando a estrutura das três primeiras partes da complexa fonte de alimentação. Na frente, os dois transformadores isoladores toroidais, onde cada transformador possui quatro enrolamentos idênticos para os dois amplificadores por canal. Em seguida, os retificadores, com diodos de altíssima velocidade, e os capacitores após os diodos. Adiante, estão os pré-reguladores de tensão e os conectores de altíssima qualidade, para interligar, através de cabos de força umbilicais especiais, fabricados artesanalmente com fios OHFC sólidos para melhor condução da corrente contínua. (Estes cabos de força especiais serão um novo lançamento da By Knirsch. Aguarde!).

            Venha conhecê-los no nosso Laboratório de Acústica e Áudio.
